智能IC卡水控系统

智能IC卡水控系统

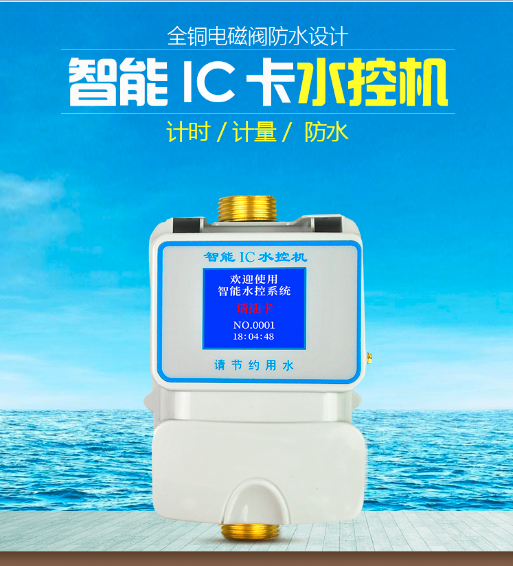

1、一体式水控机

一体式水控机参数：

1、 外观尺寸：140*80*80（mm）

2、 显示方式：160*128全液晶屏（1.77寸）

3、 供电电源：DC12V/1A电源（待机时功耗<=1W，刷卡供水时功耗<=5W）

4、 口径尺寸：DN20、6分管、3/4外螺纹

5、 通讯方式：无线433通讯（选配）

6、 通讯波特率：57600BPS

7、 通讯距离： <=10000M

8、 记录容量：60000笔

9、 断电数据保存时间：10年

10、 读卡类型：Mifare One标准（M1）卡

11、 环境温度：0-50℃

12、 环境湿度：20-85%RH

电池阀参数：

1、 型号：DCF-HT168

2、 启动电压：12V±10%

3、 水压范围：0.02-0.8MPa

4、 使用寿命：>10万次

5、 安装间距：140*37mm

流量计参数：

1、 工作电压范围：DC-24V

2、 绝缘电阻：>=100M欧姆

3、 精度:（在1L-25L/MIN）±10%精度

4、 输出脉冲高电平：>4.7V（输入电压5V）

2、分体式水控机

分体式水控机参数：

13、 外观尺寸：122*87*26（mm）

14、 显示方式：160*128全液晶屏（1.77寸）

15、 供电电源：DC12V/1A电源（待机时功耗<1W（<=70mA），刷卡时功耗<=5W（<=350mA））

16、 通讯方式：485/CAN/无线433通讯（选配，标准脱机消费）

17、 通讯波特率：9600BPS/51200BPS/57600BPS(不同通讯方式波特率不同)

18、 通讯距离： <=10000M

19、 记录容量：60000笔

20、 断电数据保存时间：10年

21、 读卡类型：Mifare One标准（M1）卡

22、 环境温度：0-50℃

23、 环境湿度：20-85%RH

24、

电池阀参数：

1、 型号：DCF-HT15

2、 启动电压：12V±10%

3、 水压范围：0.02-0.8MPa

4、 使用寿命：>10万次

5、 安装间距：65*33mm

6、 口径尺寸：DN15、4分管、G1/2外螺纹

流量计参数：

5、 工作电压范围：DC-24V

6、 水压范围：0.02-1.2MPa

7、 绝缘电阻：>=100M欧姆

8、 精度:（在1L-25L/MIN）±10%精度

9、 输出脉冲高电平：>4.7V（输入电压DC5V）

10、 输出脉冲低电平：<DC0.5V（输入电压DC5V）

11、 连接方式：G1/2内外螺纹

水控使用管理：员工宿舍用水控制管理，可计时和计量统计，提高员工节俭用水意识，减少滥用水，浪费水情况。彩屏显示，32位系统控制，无线通讯，提高使用效率和管理品质。

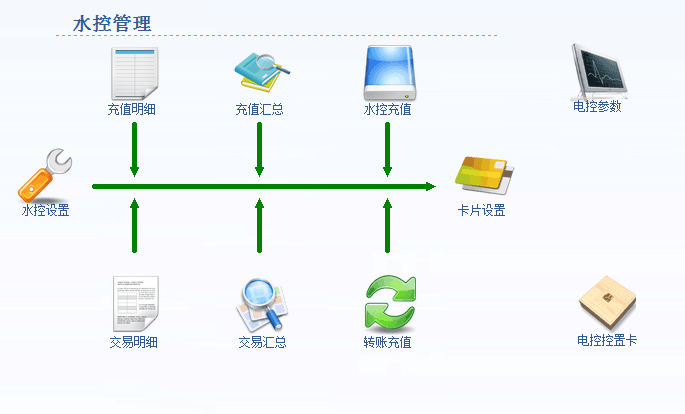

水控包括计费方式设置、利率调整、消费报表、数据查询管理等。

1、 水控功能特点

l 米白色外壳设计，线条流畅，尽显流行时尚

l 防水设计，防水装置采用密封胶圈，全面防水，一体式全铜电池阀设计

l 耐高温设计，水温高达80度，均可保持正常工作

l 使用方便，放卡出水拿卡停水，采用电磁阀、脉冲流量计（计量一体型）、控制器一体设计。

l 32位系统，绚丽显示，可显示卡余额、消费额、单价、用水时间、用水量、阀门开关状态等丰富信息。开机显示计时/计量利率。

l 联脱一体使用，可选择无线433通讯。可实现脱机挂失功能，允许将黑名单下载到设备，防止拾获卡片非法消费

l 管理简单，计时或计量收费；设置简单，只需要刷参数卡即可完成相应参数的设置

l 可实现每天用水限次（限额）、免费用水时间（量）、不同利率设置、卡片有效期限等个性化功能

l 可选择充值机为用户卡现金充值，也可以通过软件操作直接给卡片充值，水控独立设置电子钱包，各种明细报表准确。

l

2）无线通讯

     综合目前市场情况，大部分选择RS-485通讯方式，布线繁琐，人工成本高，检查线路复杂。或者用采集卡，一台一台设备通过采集卡采集到系统，形成各种报表，这种方式工作量大，效率低。

    所以，我们提出无线 433通讯方式，这种频率通讯方式，抗干扰性强，通讯距离超远。仅需配置一个无线433接收器，即可连接所有范围内的水控系统。

2、水控优势凸显

1）彩屏显示

   选择32位彩屏显示设备，突破单一显示功能。开机可显示计时或者计量的利率，让设备参数更直观明了。刷卡显示卡号，消费金额，计时/计量数据，消费后余额等详细信息，多至5行数据显示。待机状态可显示公司名称，给企业单位提供更好的广告效应。彩屏时代来袭，我们的设计更科技化，人性化！
